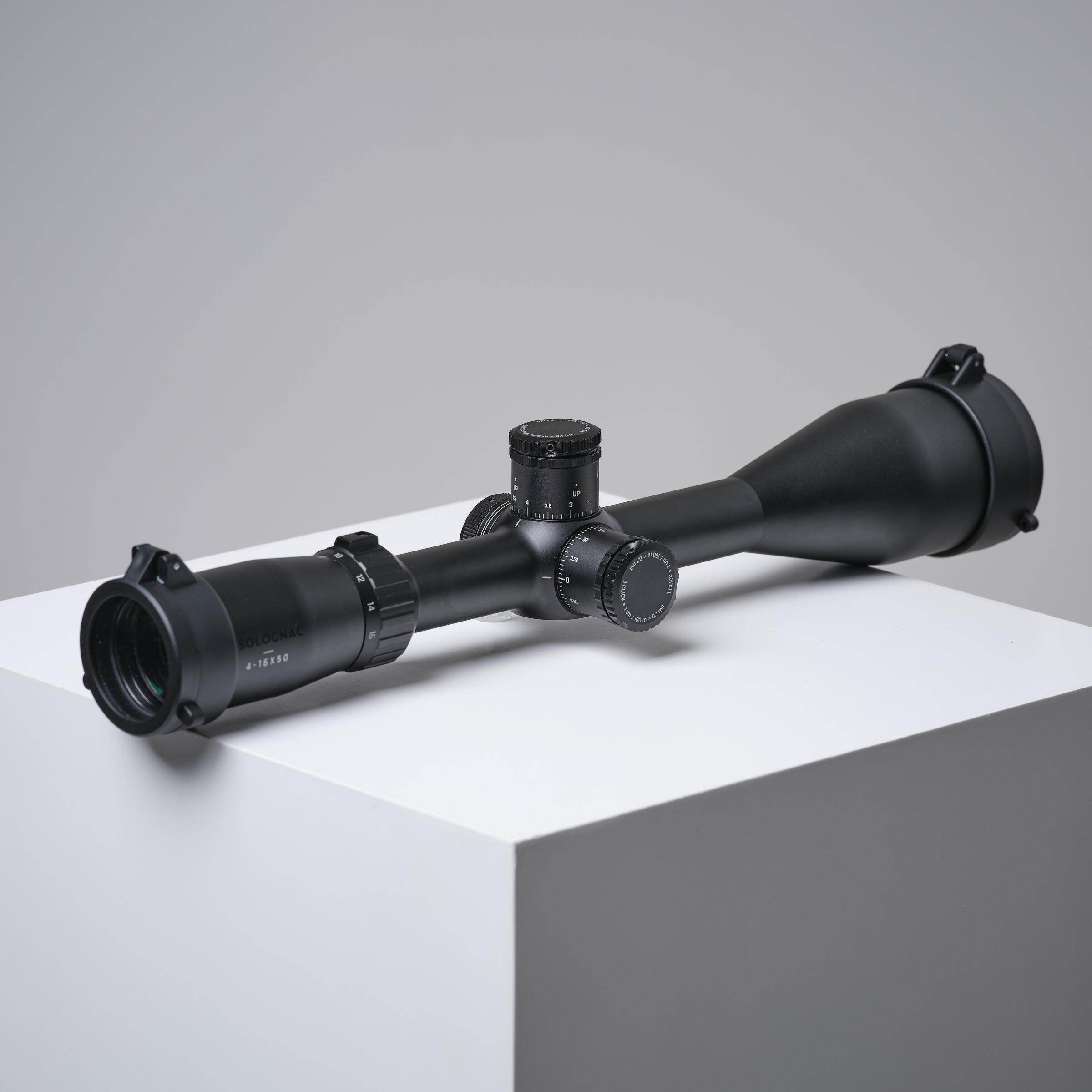

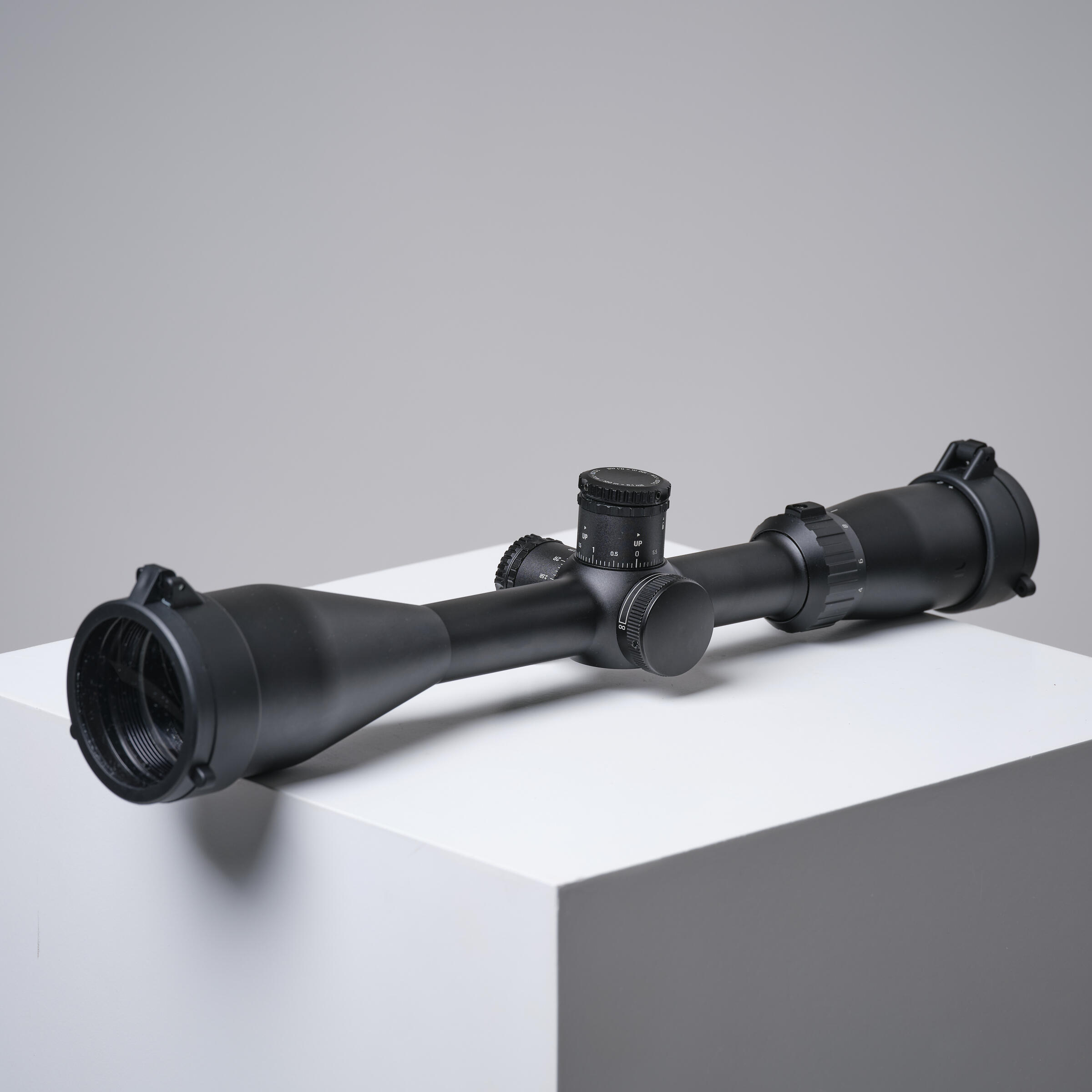

Ciljnik za pušku 4-16 x 50 s podesivom paralaksom

Sadržaj

Sadržaj :- Ciljnik

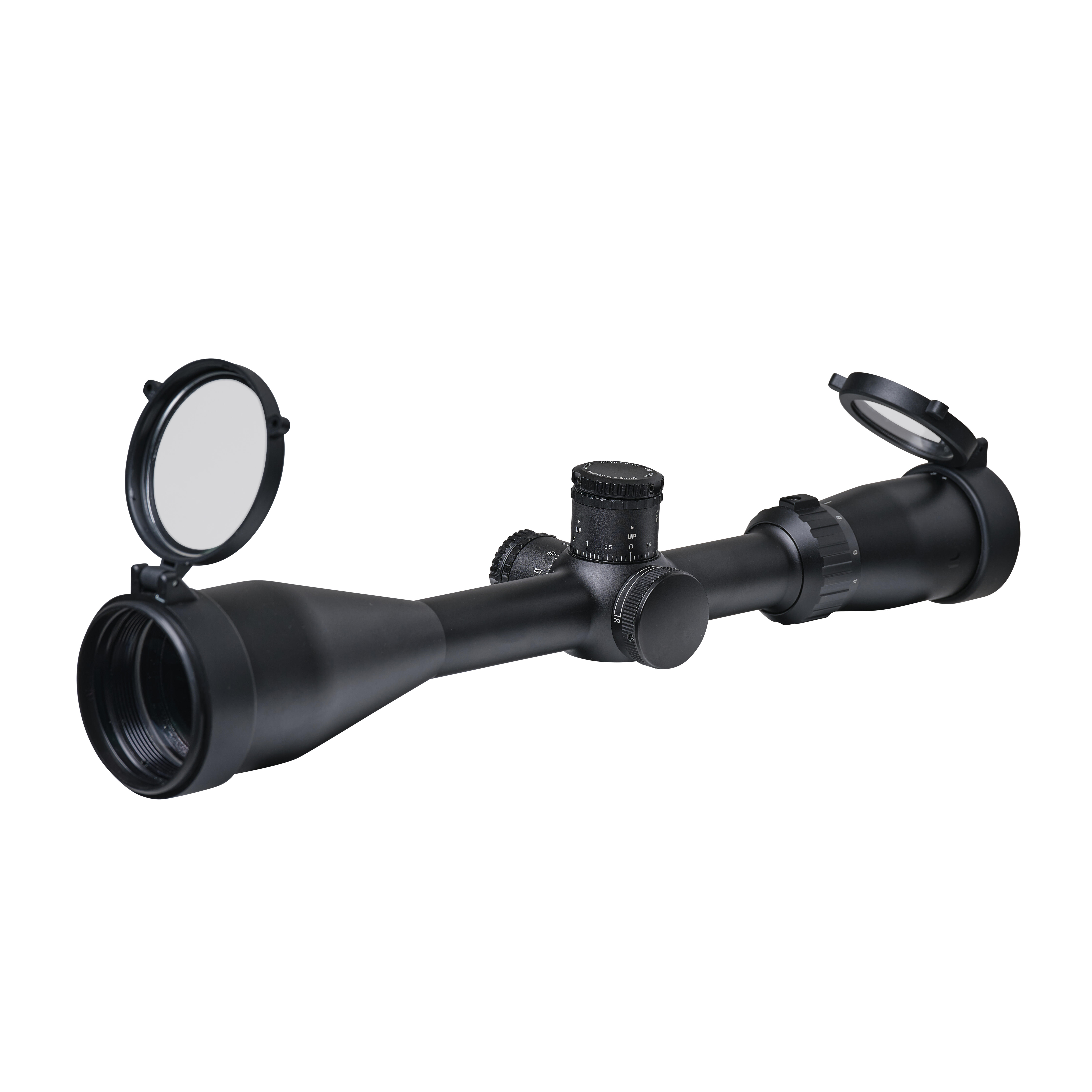

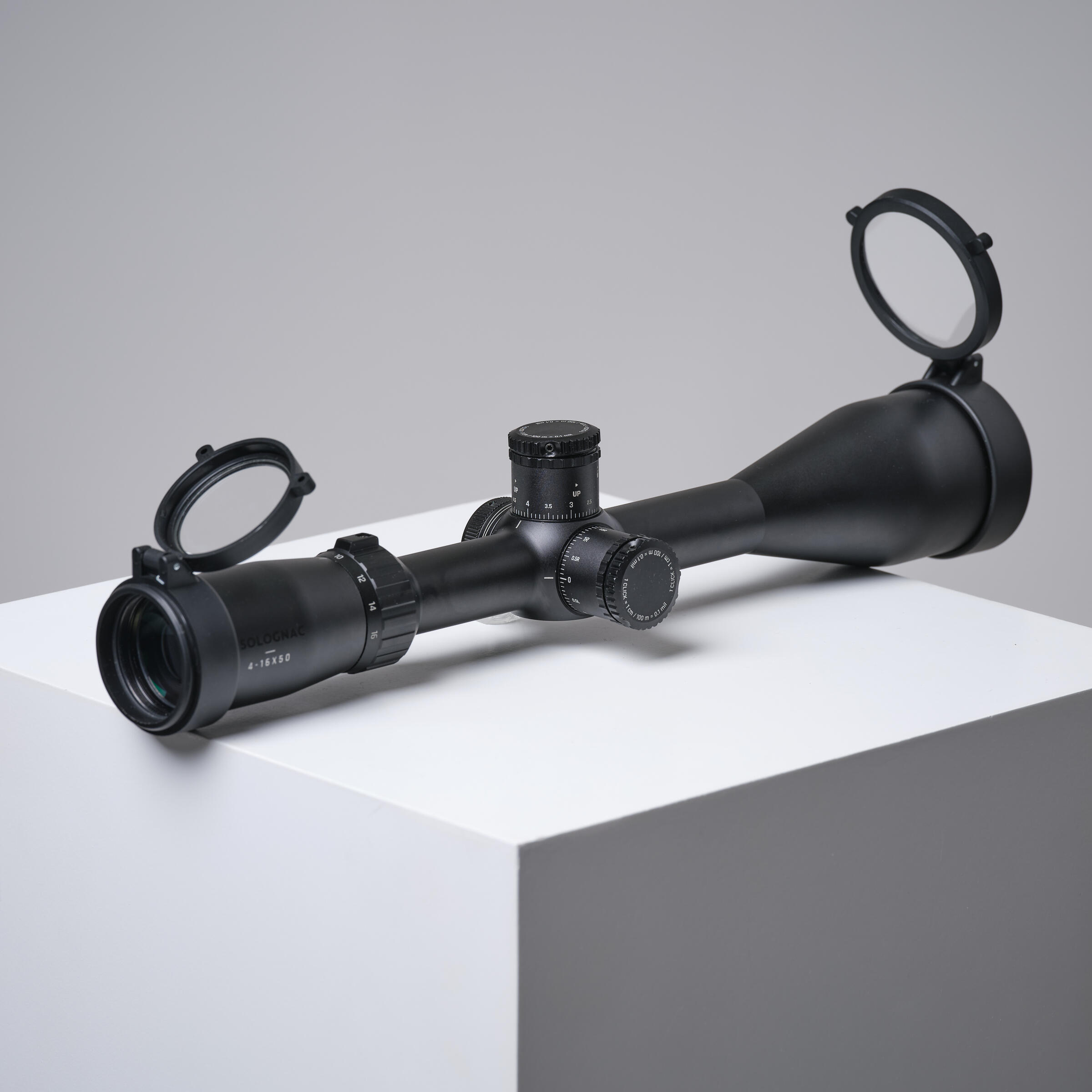

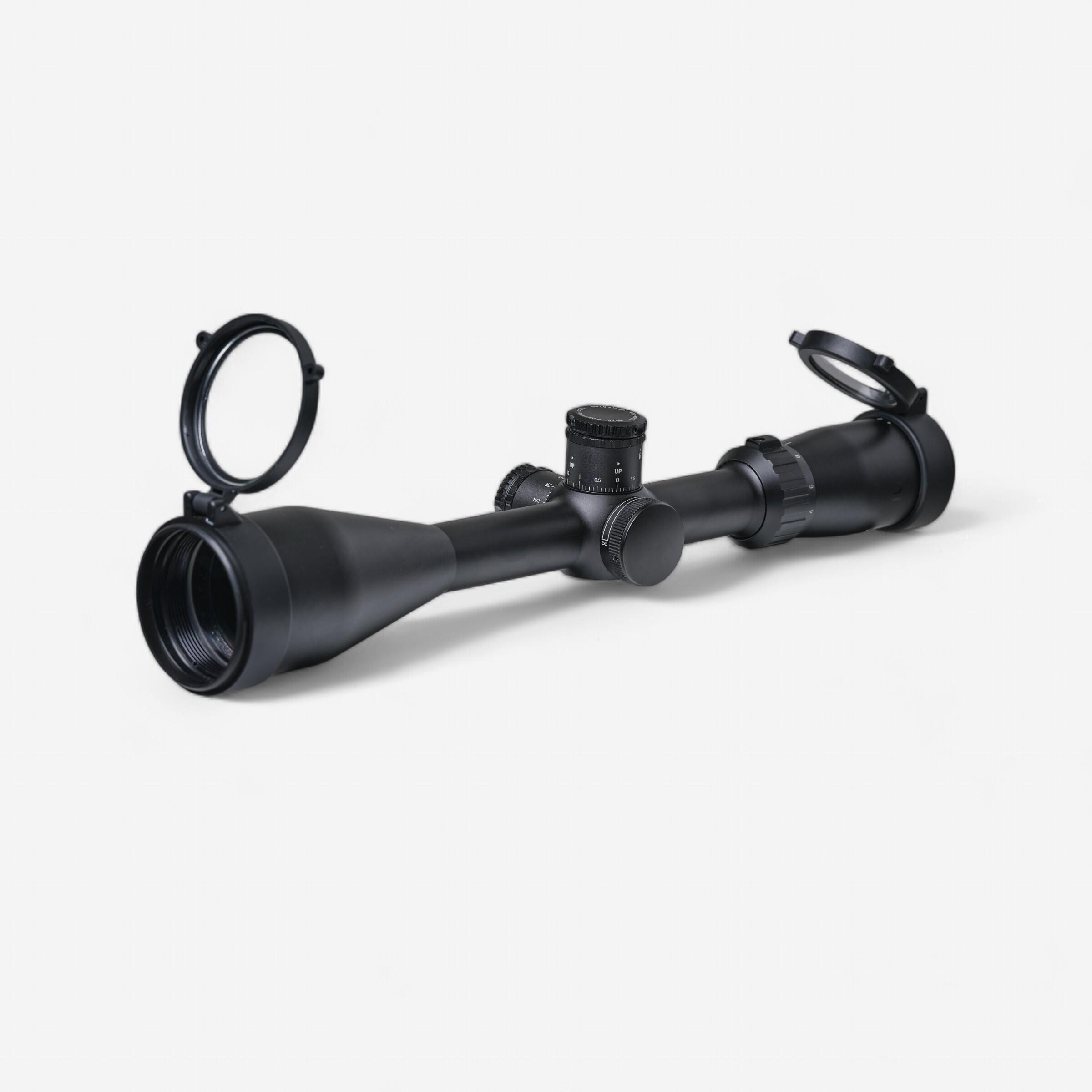

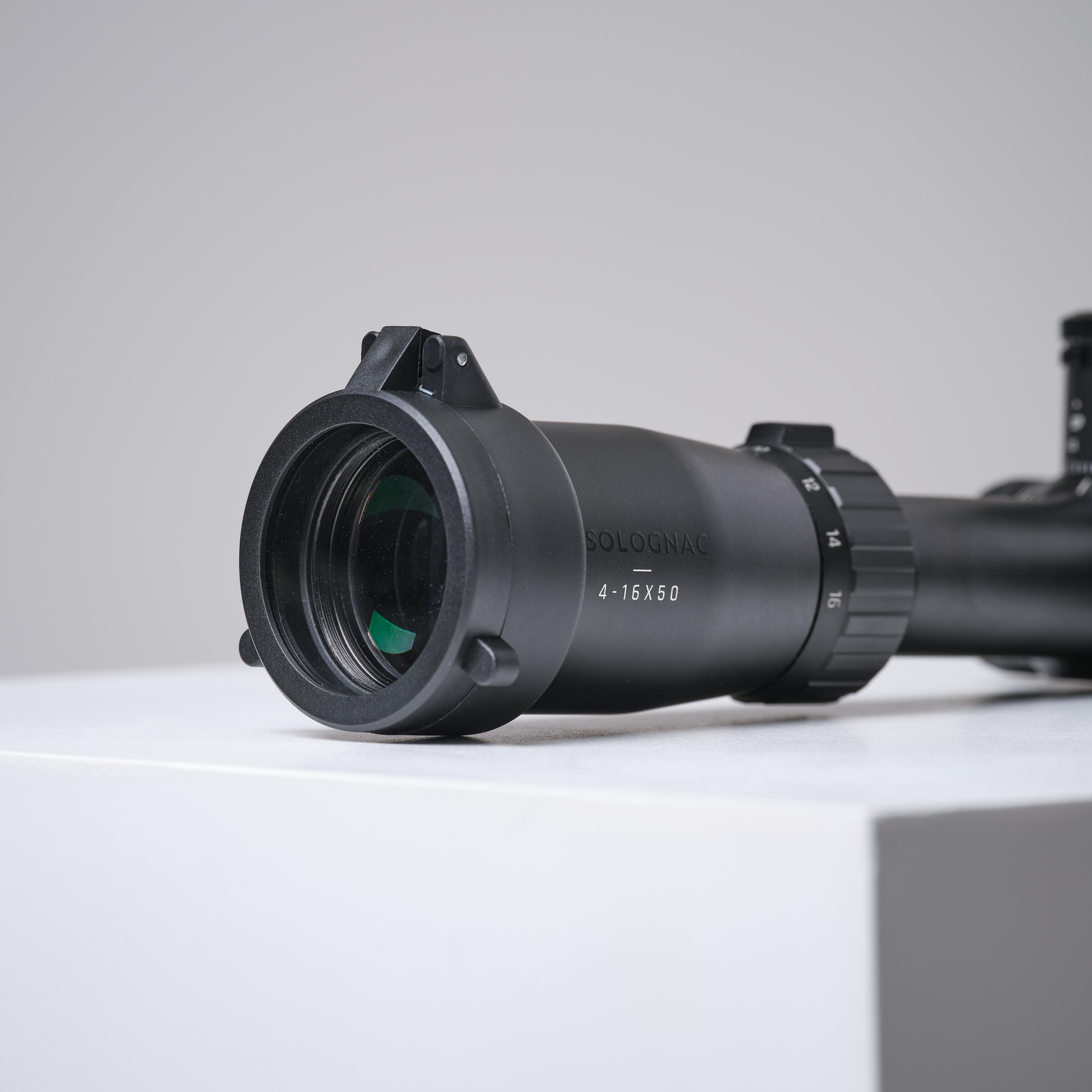

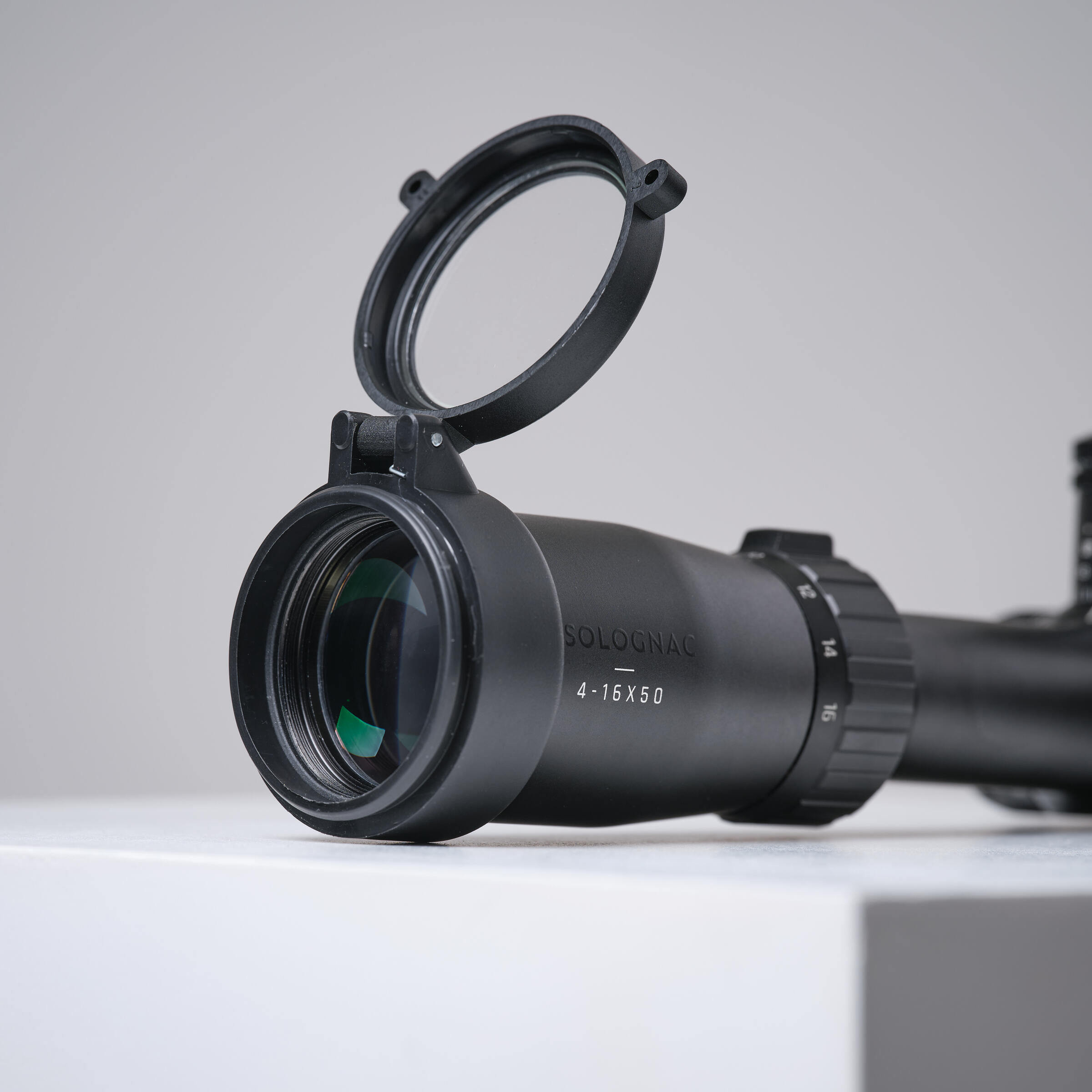

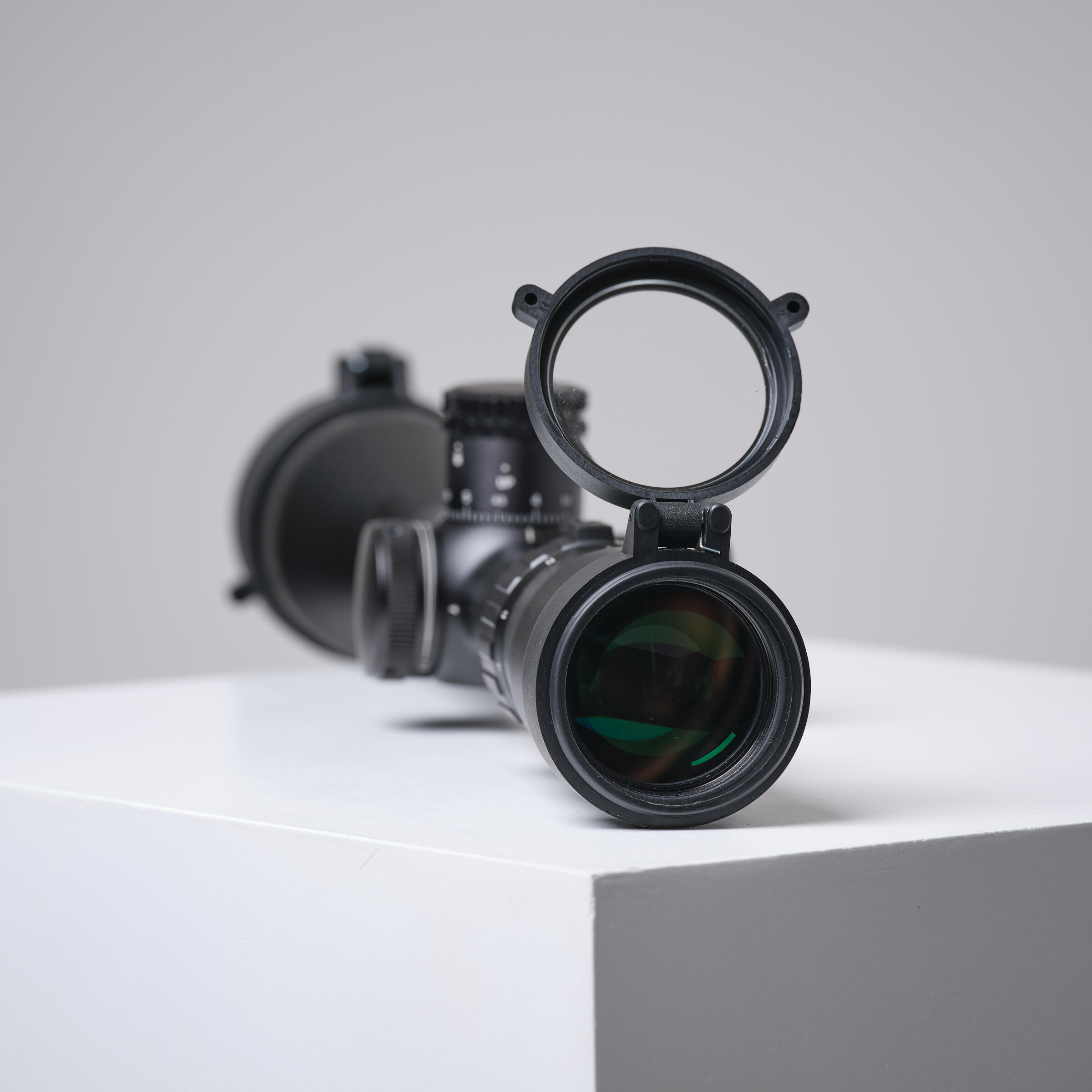

- 2 prozirna zaštitna čepa (preklopna)

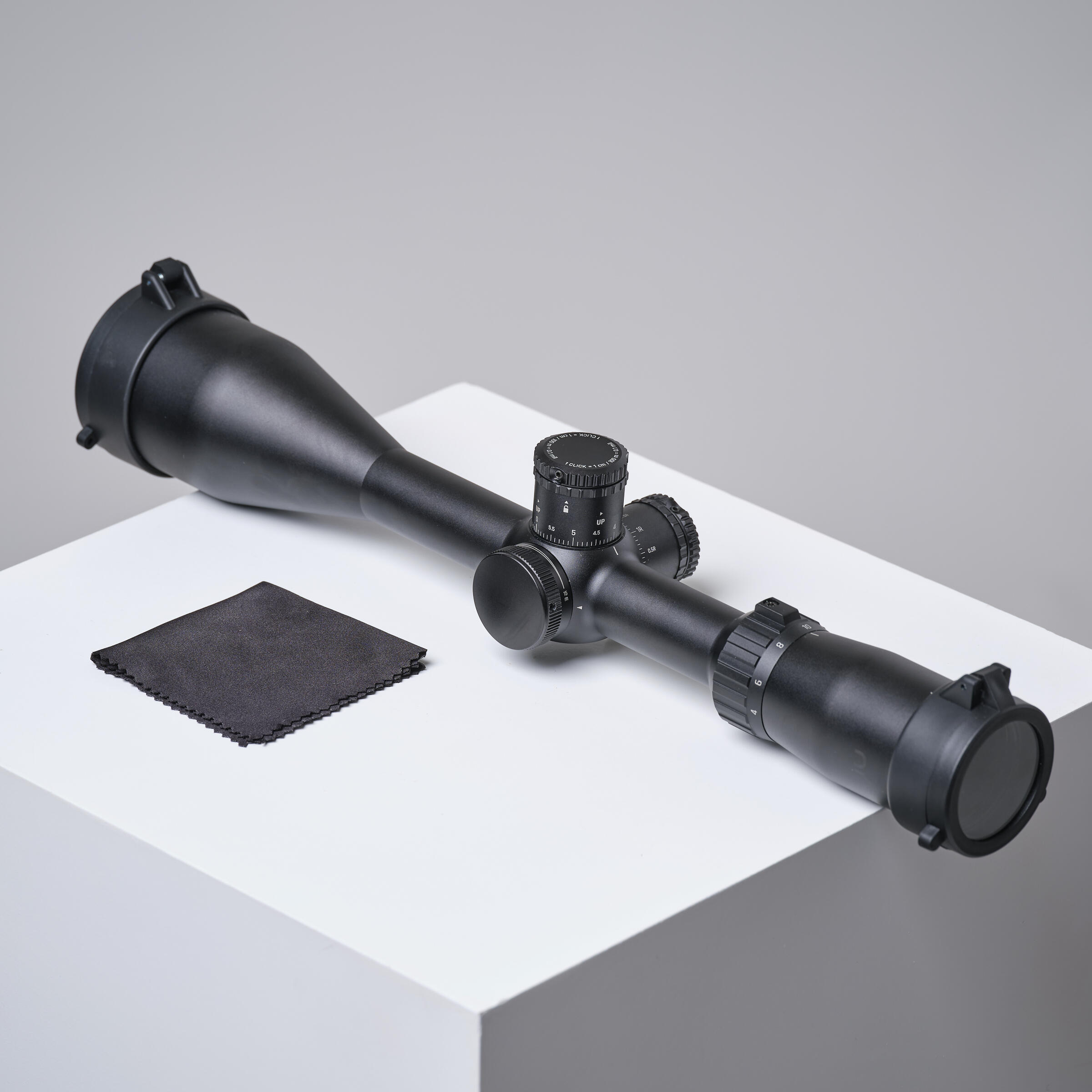

- Krpica od mikrovlakana

- 1 imbus.

Tehnički podatci ciljnika:

Povećanje: Promjenjivo zumiranje od 4 do 16 puta.Podešavanje dioptera na očištu.Promjer leće: 50 mm

Promjer cijevi: 25,4 mm

Duljina: 355 mm



Težina: 650 g

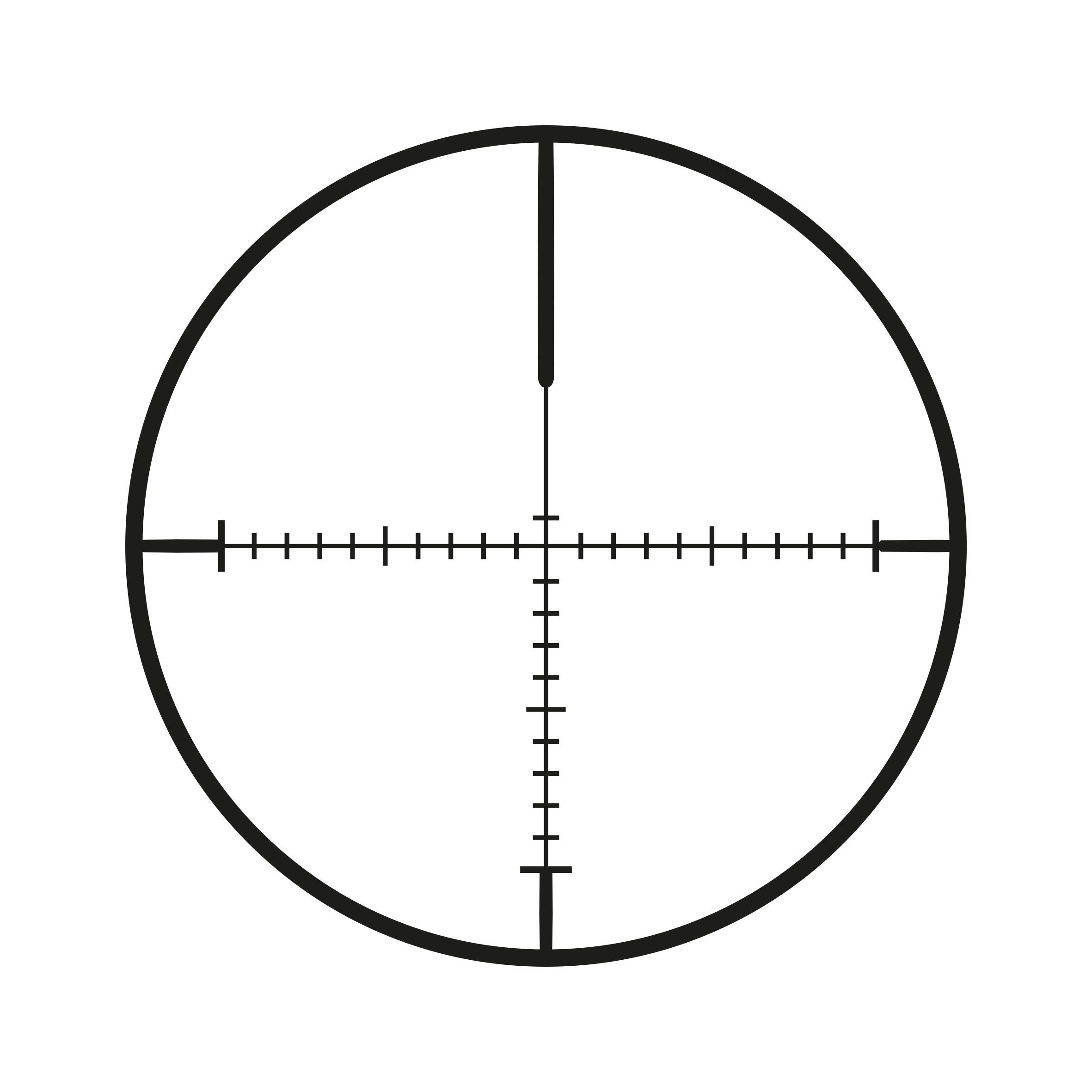

Vrsta mrežice: MIL DOT

Brzina prijenosa: 83% na 550 nm

Udaljenost očiju: 113-82 mm (ovisno o zumu)

Vidno polje: [7,2 ; 2] m na 100 m

Paralaksa podesiva od 15 m nadalje. Protiv zamagljivanja: Pročišćen dušikom

Otporan na sve vremenske prilike.

MEHANIČKI PODACI O CILJNIKU

Cijevi s lećom su stupnjevane po 0,1 MIL,

što znači: - 1 cm na 100 m po kliku

- 1 mm do 10 m po kliku

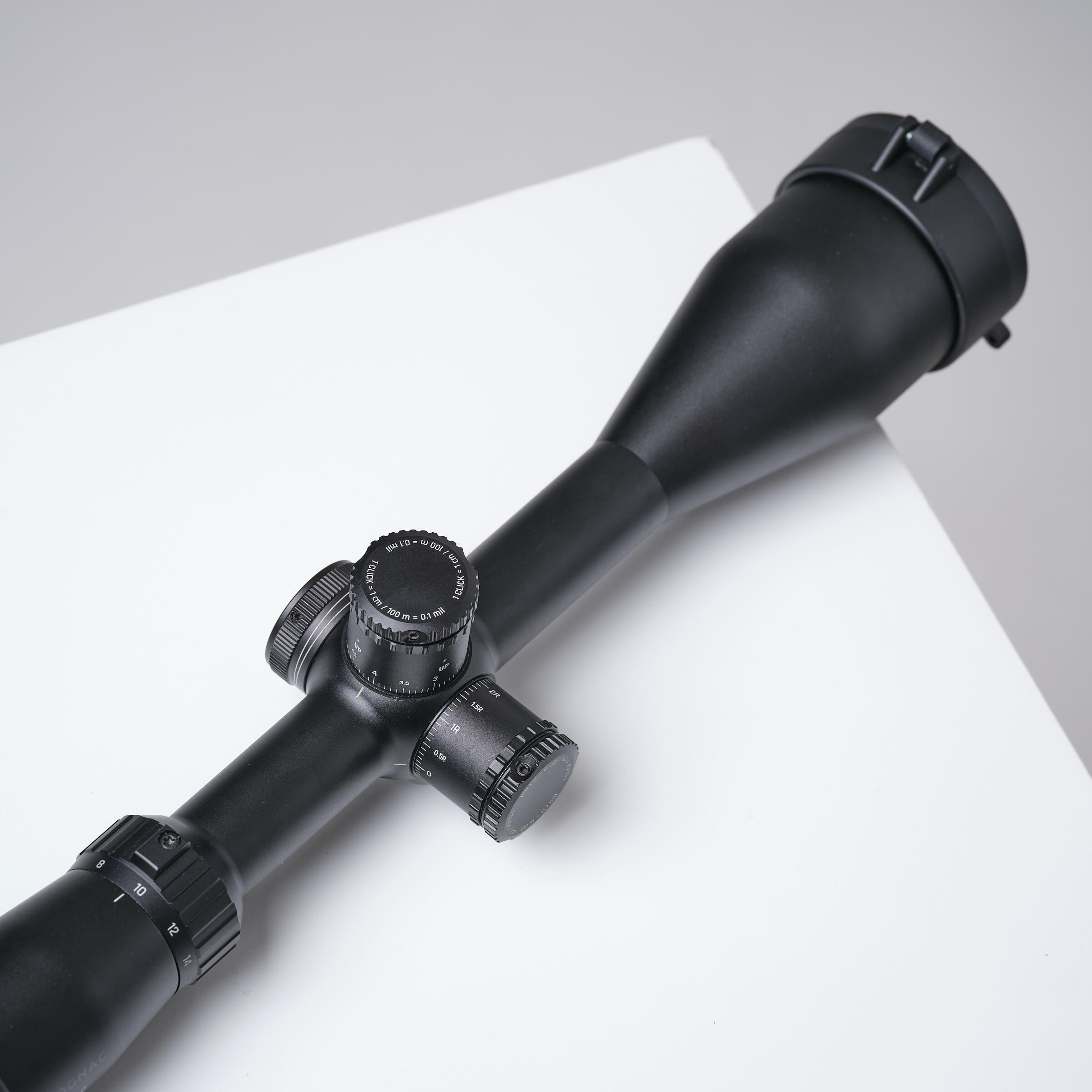

Da biste napravili klik, morate najprije odblokirati kupolu tako da je povučete prema van, a zatim je okrenete.



Svaki okret kupole odgovara 6 MIL ili 60 cm na 100 m



Raspon visine: 11,5 MIL

Lako podešavanje gripom bez alata

SAVJET ZA MONTAŽU:

- Ciljnik se prodaje bez obujmica. Morate kupiti obujmice promjera 25,4 mm.

- Umetnite ciljnik na šinu od 11 mm na vašem oružju, pridržavajte ga i vrlo lagano zavrnite dva vijka.

- Stanite iza puške. Ako savršeno vidite u ciljnik, to je pravilan položaj.

- Ako to nije slučaj, pomičite ciljnik u šini kako biste postigli ispravnu udaljenost između oka i očišta (od 8 cm do 10 cm od oka).

PODEŠAVANJE CILJNIKA VAŠEM VIDU

- Ciljajte u bijeli zid i promatrajte kursor. Kursor treba biti jasno vidljiv. Ako nije, držite očište (dio najbliži oku) i pažljivo ga okrenite. Ta prilagodba podešava kursor u skladu s vašim vidom.

- Nakon što je kursor jasno vidljiv, zategnite maticu između obruča za povećavanje i očišta da se očište ne bi slučajno pomicalo.

KAKO SE PODEŠAVA CILJNIK RADI POMICANJA TOČKE UDARA

- Odvojite kupole povlačenjem.

- Gornja cijev s lećom podešava visinu (vertikalna os) vaše točke udara i ima oznaku UP koja označava smjer za podizanje točke udara.

- Cijev na desnoj strani ciljnika omogućava prilagodbu horizontalne osi. Označena je kao R (Right) za pomicanje točke udara prema udesno.



- Provjerite u tablici na fotografijama koja je vrijednost klika ovisno o udaljenosti vaše mete.
